1-Kanal Kabelbaum für Zusatzscheinwerfer – 12V

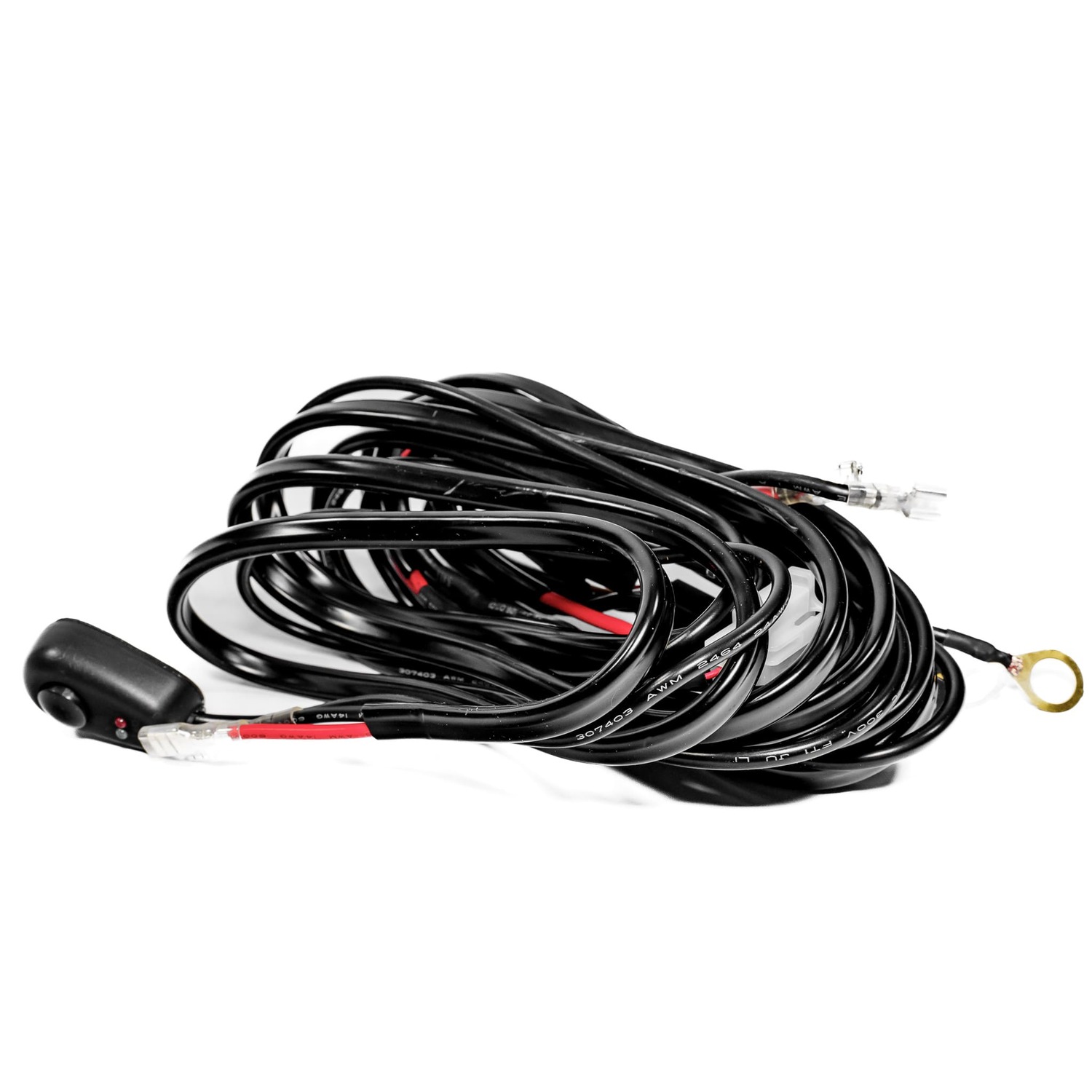

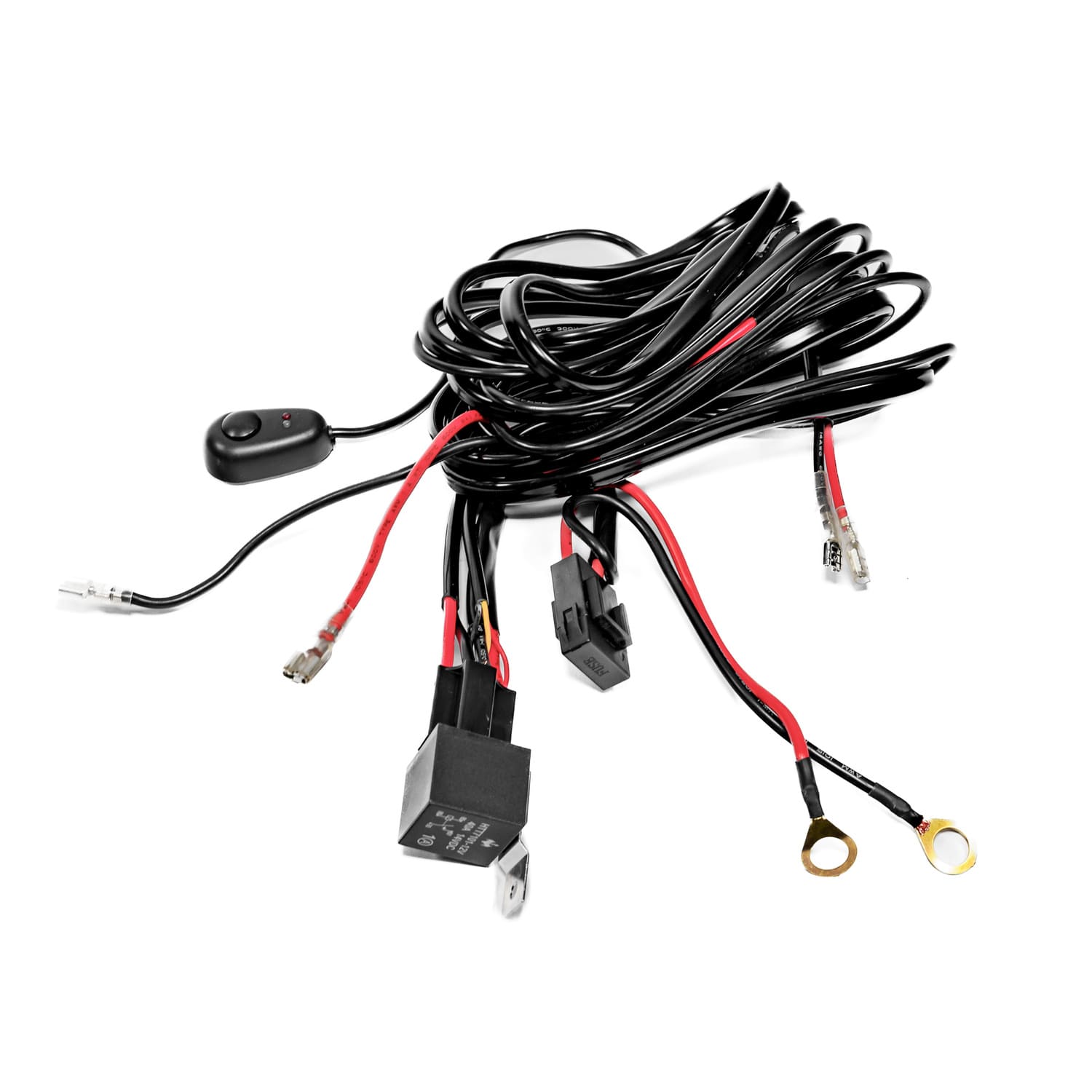

Dieser 1-Kanal Kabelbaum ermöglicht den einfachen Anschluss eines Zusatzscheinwerfers oder einer LED-Bar an das 12-V-Bordnetz eines Traktors oder einer Landmaschine. Das Set enthält Kabel, Relais, Schalter und drei Sicherungen (30A, 25A, 15A) – alles, was für eine saubere Installation benötigt wird. Dank des Flachstecker-Anschlusses (kompatibel mit ZA1001) ist die Verbindung schnell hergestellt.

Die dicken 2×12-AWG-Leitungen (3,3 mm²) sind für Lasten bis 250W ausgelegt, was diesen Kabelbaum auch für leistungsstarke LED-Bars geeignet macht. Die Kabellänge beträgt 275 cm vom Relais bis zum Schalter, sodass genügend Spielraum für eine ordentliche Verlegung entlang der Kabine vorhanden ist. (Alle Kabel und Zubehörartikel findest du in unserem Sonstiges-Sortiment.)

Abmessungen und Anschluss

• Kabellänge Relais → Schalter: 275 cm
• Kabelquerschnitt: 2×12 AWG (3,3 mm²)
• Anschluss: Flachstecker (kompatibel mit ZA1001)
• Schutzklasse: IP65
• Sicherungen im Lieferumfang: 30A (bereits eingebaut), 25A, 15A

Tipp: Die 30-A-Sicherung (grün) ist bereits im Sicherungshalter eingebaut und auf den Fotos nicht sichtbar. Wähle vor der Bestellung den passenden Schalter für deine Kabine.

Kompatibel mit verschiedenen Traktoren und Landmaschinen

Dieser Kabelbaum ist universell einsetzbar und passt zu allen gängigen Traktormarken, darunter John Deere, Fendt, Deutz-Fahr, Case IH, New Holland, Valtra, Claas, Massey Ferguson und weitere. Voraussetzung ist lediglich ein 12-V-Bordnetz und ein kompatibler Flachstecker-Anschluss am Scheinwerfer.

Besonders gut geeignet für die Nachrüstung einzelner Scheinwerfer auf der Kabine oder am Frontgewicht. Der integrierte Relais-Kreis schützt dabei die Fahrzeugelektronik vor Überlastung.

Auch für andere Einsatzgebiete geeignet?

Obwohl dieser Kabelbaum primär für Traktoren entwickelt wurde, kann er überall dort eingesetzt werden, wo ein 12-V-Scheinwerfer mit Flachstecker nachgerüstet werden soll – etwa an Anhängern, Hofladerarbeiten oder stationären Maschinen.

Prüfe stets den Anschlusstyp am Scheinwerfer, bevor du bestellst. Kontaktiere uns bei Unsicherheiten.

Warum das Relais und IP65 wichtig sind

Relais-Schutzkreis: Ohne Relais würde der volle Strom des Scheinwerfers direkt über den Kabinenschalter fließen, was bei höherwattigen LED-Leuchten zur Überhitzung oder zum Ausfall des Schalters führen kann. Das integrierte Relais trennt den Steuerstromkreis vom Laststromkreis und verlängert so die Lebensdauer der gesamten Installation.

Schutzklasse IP65: Im Landmaschinenbereich sind Kabelverbindungen ständig Schmutz, Wasser und Druckwäsche ausgesetzt. IP65 bedeutet vollständigen Staubschutz und Schutz gegen Strahlwasser aus allen Richtungen – das verhindert Korrosion an den Verbindungen und erhöht die Zuverlässigkeit der Installation.
