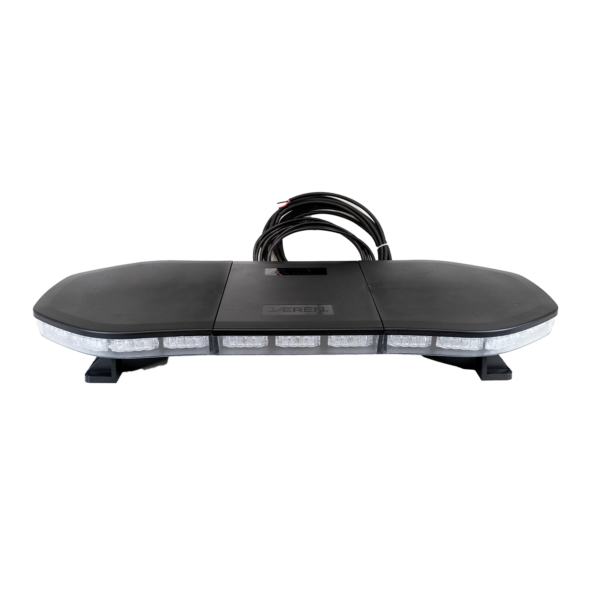

Jaeren LED Notfall Warnblinklicht Dach 760 mm

Jaeren LED Notfall Warnblinklicht Dach mit 118 Watt

Qualitativ sehr hochwertige Ausführung mit 3-seitiger Fernlichtfunktion

ALLGEMEINE EIGENSCHAFTEN

• • Mit E Kennzeichen: ECE-R10/ ECE-R65/ SAE J845 Klasse 1
  • Farbe: orange/ weiß
  • Anschluß 2x 4 Meter Kabel ( für Fernbedienung und Batterie)

• 25 Blitzpatronen
• Linse: PMMA
• IP- Schutzklasse: IP67
• Solides Gehäuse

ELEKTRISCHE EIGENSCHAFTEN

• Gesamtleistung: 118 Watt
• Spannung: 10-30V

ABMESSUNGEN IN MM

• Länge: 760 mm
• Höhe: 93 mm
• Breite: 326 mm
• Maximale Breite der Installationshalterung: 630 mm

Bedienungsanleitung Lichtleiste

Wichtig, lesen Sie bitte die Gebrauchsanleitung vor der Montage und der ersten Benutzung dieser Lichtleiste mit Warnfunktion!

Diese Gebrauchsanleitung setzt die Montage durch einen qualifizierten Automechaniker/ Techniker voraus.

Planen Sie vor der Installation die gesamte Verkabelung und Kabelführung.

Wählen Sie den Montageort für den Lichtbalken auf einer ebenen, glatten Oberfläche und zentrieren Sie das Gerät über die Breite des Fahrzeugs.

Der Montageort für die Lichtleiste sollte so gewählt werden, dass der Lichtbalken gerade auf dem Dach aufgebaut ist und die Sichtbarkeit für sich nähernden Verkehr optimiert ist. Außerdem sollte die Montage so erfolgen, dass der Abstand zwischen Dach und Lichtbalken nicht weniger als 12 mm ist.

Die Lichtbalken sind vielseitige und leistungsstarke Warngeräte, die für verschiedene Fahrzeugtypen und Einsatzbestimmungen geeignet sind. Es stehen zahlreiche Optionen und Längen zur Verfügung. Die Lichtleisten können auch dauerhaft mit dem mitgelieferten Dachmontagesatz am Fahrzeug befestigt werden.

Montagehalterung zur Befestigung

Wenn die Montagefüße noch nicht an der Lichtleiste montiert sind, installieren Sie sie wie folgt:

• Führen Sie die Köpfe der M8-Befestigungsschrauben in die Öffnung am Ende der Schlitze  ein Basis des Lichtbalkens
• Befestigen Sie die Montagefüße mit M8-Muttern und Feder locker an der Basisextrusion Unterlegscheiben
• Bestimmen Sie die beste Position des Lichtbalkens und dessen bestmögliche Verkabelung
• Lösen Sie die M8-Muttern, damit die Montagefüße entlang der Basis gleiten können. Setzen Sie den Lichtbalken auf das Fahrzeug an der gewünschten Position und schieben Sie die montierten Füße in Position. Es wird empfohlen, die Füße symmetrisch und in der Nähe der gekrümmten Dachkanten, wo das Dach am stärksten ist, zu positionieren
• Markieren Sie mit den aufgestellten Füßen die Position des Montagelochs in der Mitte auf dem Dach. Entfernen Sie den Lichtbalken und bohren Sie den Durchmesser von 8,5 mm bis 10,0 mm. Löcher wie markiert montieren. Hinweis: Der Achsabstand zwischen den Montagelöchern eines Fußes beträgt 135 mm
• Setzen Sie die M8-Schrauben in die Montagefüße ein und ziehen Sie die M8-Muttern an. Halten Sie die Füße an die Basis des Lichtbalkens
• Montieren Sie die Lichtleiste mit den M8-Bolzen durch die in Schritt 4 gebohrten Löcher und führen Sie den Draht wie in Schritt 2 geplant
